Расчёт верхнего света (функция Toplight)
Расчёт верхнего света от зенитных и шахтных фонарей выполняется в прилагаемой к KEO.EXPERT "подпрограмме" TOP LIGHT.
Программа включается кликом на соответствующей кнопке-команде в нижней части панели "Expert":
В тестовом режиме TOP LIGHT имеет следующие ограничения:
-
только один тип фонарей
-
только одно РП,
-
только один фонарь в РП,
-
отсутствует функция экспорта в PDF отчёт,
-
отсутствует возможность сохранения и загрузки.
Интерфейс программы ассоциативно перекликается с KEO.EXPERT. В левой части окна программы находятся две группы параметров - параметры фонаря (Типы фонарей) и параметры помещения (РП).
В панели "Типы фонарей" задаются параметры всех фонарей, применяемых в проекте, различающихся формой, размерами, остеклением, конструкцией. Новые типы можно создавать кликом на кнопке-команде "Добавить" в левом нижнем углу панели "Типы фонарей".
В панели РП можно создать одно или несколько расчётных помещений разных размеров и разместить в них несколько фонарей разных типов. Новые РП можно создавать кликом на кнопке-команде "Добавить" в левом нижнем углу окна программы. Фонари в помещении создаются кликом на "Добавить фонарь", после чего фонарю присваивается его тип и задаются координаты положения на плане помещения относительно его центра.

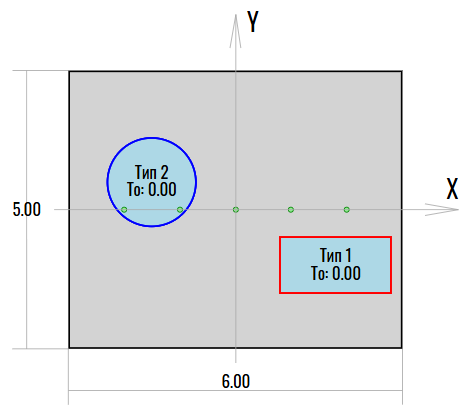

В правой части окна программы визуализируется план помещения с указанием его габаритов, с расположением расчётных точек и фонарей/
Направление осей (и, соответственно положение расчётных точек) можно изменить. Фонари можно создавать и за пределами помещения, в тех случаях, когда производственный бокс без кровли стоит на полу цеха, а фонари находятся в покрытии общего пространства.
